深度解析光伏支架:6 大类型对比,一文搞定选型难题

发表时间:2025-03-15 16:00
深度解析光伏支架:6 大类型对比,一文搞定选型难题

(附 2025 年****趋势与成本测算)


前言:支架 —— 光伏电站的 “骨骼系统”


光伏支架占电站初始投资的 12%-18%,却直接决定 25 年生命周期内的发电稳定性。选错支架,可能导致年发电量损失 5%-20%,甚至引发组件隐裂、支架倒塌等事故。本文梳理 2025 年主流支架类型,结合实测数据与场景适配性,助您科学决策。


一、地面支架:占全球 60% 市场的 “发电基石”


1. 固定倾角支架(最传统)


  • 结构:混凝土基座 + 三角架 / 单柱支撑,倾角固定(常见 15°-40°)。

  • 优势:成本最低(约 0.8-1.2 元 / W),维护简单,抗风载≥1.5kPa(沿海需加强)。

  • 劣势:发电量比跟踪支架低 15%-20%,土地利用率低(间距需≥3 倍组件高度)。

  • 适用:低纬度平原电站(如中国西北)、预算严格的大型地面项目。

2. 可调式支架(灵活派)


  • 升级:手动 / 电动调节倾角,每年 1-2 次(如春季 25°、冬季 35°)。

  • 优势:发电量提升 8%-12%,成本仅比固定支架高 10%-15%。

  • 痛点:需人工操作,易因锈蚀卡壳(北方严寒区慎用)。

  • 案例:山东某 50MW 电站,通过季调倾角,年发电增益 9.2%。

3. 桩基支架(土地友好型)


  • 创新:螺旋桩 / 预应力管桩替代混凝土,免开挖。

  • 突破

    • 冻土 / 岩石层施工效率提升 3 倍(传统开挖需 3 天 / 桩,桩基仅 2 小时);

    • 减少 80% 混凝土用量,碳减排显著(1MW 节省 120 吨水泥)。


  • 局限:抗沉降能力弱,需地质勘察(软土地基慎用)。

  • 趋势:2025 年全球桩基支架占比已超 35%(数据来源:Wood Mackenzie)。

海盐元通80KW平屋顶单排支架 (2).jpeg

二、屋顶支架:分布式光伏的 “隐形功臣”

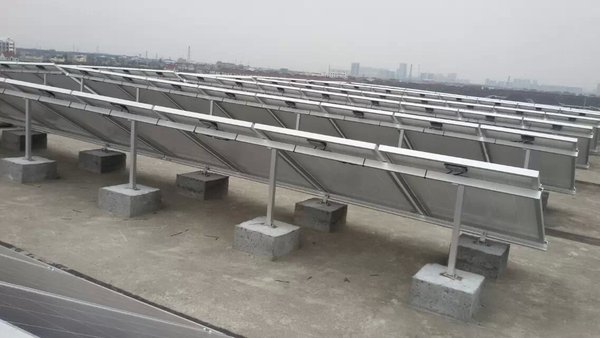

1. 混凝土配重支架(通用方案)


  • 特点:无需打孔,通过水泥块压载(单块重 50-80kg)。

  • 适配:彩钢瓦、混凝土屋顶,承重≥1.0kPa。

  • 槽点:配重块易滑移(台风区需额外固定),屋面荷载增加 0.3-0.5kN/㎡。

  • 优化:搭配 T 型中压块(如 10mm 间隙款),减少支架用量 15%(某工商业项目实测)。

2. 挂钩式支架(彩钢瓦专属)


  • 黑科技:铝合金挂钩紧扣彩钢瓦波峰,免穿透防水。

  • 优势:安装快(单人每日装 80 块组件),不破坏屋面防水层。

  • 禁忌:仅适用于直立锁边彩钢瓦(波高≥35mm),抗风掀力≤1.2kPa(需配合防风夹具)。

  • 成本:0.9-1.3 元 / W,比配重支架贵 20%,但省却配重运输费。

3. 夹具式支架(BIPV 新宠)


  • 场景:光伏幕墙、采光顶,通过夹具固定组件边框。

  • 亮点

    • 隐藏式设计,颜值提升(如隆基 Hi-MO 6 幕墙项目);

    • 预留 17mm 间隙散热(对比传统 0mm 贴合,组件温度降低 8℃,发电量增 4%)。


  • 挑战:需定制化设计,单平米成本比常规高 30%-50%。


三、跟踪支架:发电量 “核武器”,但需精打细算


类型单轴跟踪(平单轴 / 斜单轴)双轴跟踪
发电增益25%-35%(北纬 30° 地区)35%-45%
成本1.5-2.2 元 / W2.8-3.5 元 / W(含驱动)
寿命20 年(需定期润滑)15 年(轴承易损耗)
适用平原电站、土地紧张项目高电价地区(如欧洲)
风险台风区需锁定(2024 年广东某项目因未锁机,损失 23% 支架)雷击易损传感器

2025 趋势

  • 平单轴 + 固定竖梁组合(抗风载提升至 2.5kPa);

  • 智能算法优化(如根据云层预测提前调角,某项目增益 3.7%)。


四、特殊场景支架:因地制宜的 “定制方案”


  1. 渔光互补支架
    • 浮体支架(HDPE 材质,每 MW 占水面积 80 亩) vs 立柱支架(水深≤3 米);

    • 优势:发电 + 养殖双收益(浙江某项目年增收 120 万元 / 100MW);

    • 痛点:防腐要求高(海水环境需 316L 不锈钢)。

  2. 农光互补支架
    • 高立柱设计(2.5-3 米),兼容机械化种植;

    • 需配防震支架(防止农机碰撞,如新疆棉花地项目)。

  3. 沙漠支架
    • 抗沙埋:螺旋桩 + 抬高组件(离地 1.8 米);

    • 抗温差:伸缩式结构(应对 - 40℃至 70℃温差,减少热胀变形)。


五、选型决策树:5 步锁定**方案


  1. 看场景:地面 / 屋顶 / 水面 → 排除不适用类型(如屋顶不用双轴跟踪);

  2. 算收益:电价>0.8 元 / 度选跟踪,低电价选固定(IRR 测算临界点);

  3. 查地质:软土 / 冻土→优先桩基,岩石层→膨胀螺栓;

  4. 抗灾需求:台风区(>12 级)→固定支架 + 加强夹具;

  5. 预算红线:每降低 0.1 元 / W,发电量可能损失 2%-3%(需平衡)。

六、2025 年支架技术新突破


  • 轻量化:6082-T6 铝合金支架,重量降 20%,成本持平(如中信博 ProTrack X1);

  • 自清洁:纳米涂层支架,减少 50% 积灰(内蒙古项目实测发电量增 2.1%);

  • 数字化:支架内置传感器,实时监测应力(预警倾斜、螺栓松动,故障响应提速 80%)。


结语:没有**的支架,只有最适配的方案


某光伏电站业主曾因盲目选择双轴跟踪,在年均风速 8m/s 的沿海地区,3 年内更换 2 次驱动电机,最终 ROE 反不如固定支架。选型的本质是 “风险 - 收益” 的平衡:低风险、低电价项目选固定,高收益、低风区选跟踪,屋顶项目优先 “不破坏结构” 的夹具 / 挂钩。





本文数据来源:国家电投研究院、TÜV 南德测试报告、SolarPower Europe 2025 趋势白皮书
