屋顶光伏支架选型指南：从彩钢瓦到 BIPV，5 步规避安装雷区

（附 2025 最新防水抗风方案与真实案例）

第一步：吃透屋顶类型，选对 “零伤害” 固定方式

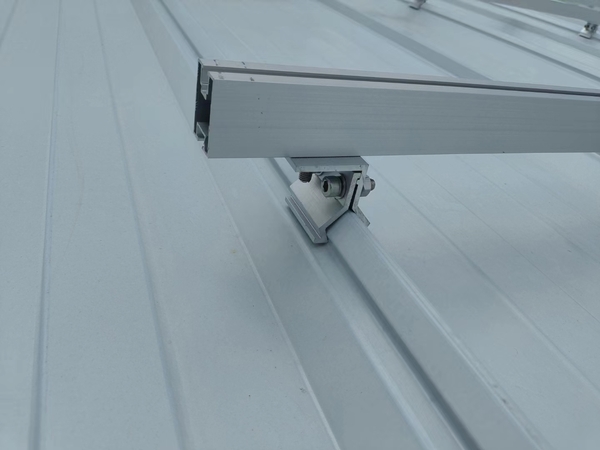

❶ 彩钢瓦屋顶：夹具优先，拒绝打孔

• 适用瓦型：角驰型、直立锁边型（波高≥35mm），直接卡扣波峰，免穿透防水（如某浙江厂房项目，2 万㎡彩钢瓦用挂钩支架，3 天完成安装，零漏水）。




• 禁忌操作：梯形彩钢瓦打孔固定，易撕裂防水层（2023 年南通台风掀翻 12 个光伏项目，超 60% 因打孔处锈蚀断裂）。

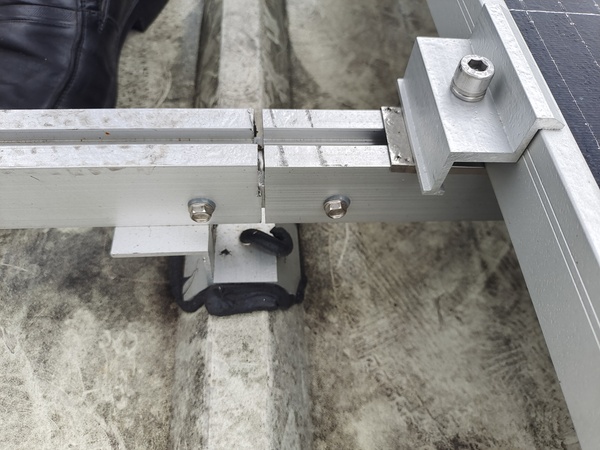

• 替代方案：若瓦型不匹配，采用铝合金夹具 + 结构胶粘接，单点承重≤80kg，抗风掀力≥1.2kPa（需搭配 T 型中压块减少组件间距）。

❷ 混凝土平屋顶：配重与桩基的博弈

• 轻量方案：预制水泥配重块（单块 50-80kg），适合承重≥1.0kPa 的屋面，避免破坏防水层（某江苏学校项目，配重支架比混凝土基础节省 40% 工期）。

• 重载方案：微型桩基础（φ80mm 螺旋桩），适用于软土地基或需抗台风区域（广东沿海项目实测，桩基支架抗 14 级风，配重支架仅抗 10 级）。

❸ BIPV 幕墙：隐藏式夹具 + 散热间隙

• 颜值与功能兼顾：采用 17mm 间隙夹具，避免组件贴合玻璃产生热斑（隆基某 BIPV 项目实测，间隙设计使组件温度降低 8℃，发电量提升 4%）。

• 防水升级：夹具底座嵌入三元乙丙胶条，配合硅酮密封胶，实现 “无螺丝外露” 的幕墙级防水。

第二步：抗风设计：别让 “50 年一遇” 变成 “5 年一修”

• 数据警示：2021 年南通 50 年一遇台风中，160km/h 瞬时风速掀翻 13% 的平屋顶光伏，问题集中在：
  ✘ 支架间距过大（＞3m）导致局部风振
  ✘ 配重块未固定（滑移率超 40%）
  ✘ 彩钢瓦夹具未咬合波峰（脱落率 65%）

• 解决方案：
  ▶ 沿海地区：彩钢瓦支架间距≤1.5m，搭配防风夹具（如 304 不锈钢双钩设计）
  ▶ 高风速区（＞18m/s）：混凝土屋面采用 “配重 + 膨胀螺栓” 双固定，抗风载≥2.0kPa
  ▶ 设计工具：使用《建筑结构荷载规范》APP，输入项目地点自动生成风载系数（某山东项目据此优化，支架成本降低 12% 且抗风等级提升 2 级）

第三步：防水避坑：从 “打孔漏水” 到 “疏导排水”

❶ 彩钢瓦：三不原则

• 不打孔、不焊接、不破坏原防水层（某汽车厂改造项目，误用自攻螺丝固定，3 年后 82 处漏水点维修成本超支架原值）。

• 夹具与瓦面接触处垫 EPDM 胶垫，缓冲热胀冷缩，防止摩擦破漆。

❷ 混凝土屋顶：坡度与排水

• 支架基座避开排水坡，间距≥30cm，避免积水（某物流园平屋顶因基座密集，雨季积水导致组件短路）。

• 采用 “支架架空 + 导流槽” 设计，引导雨水从组件间隙排出（如特斯拉超级工厂屋顶，积水风险降低 70%）。

第四步：防雷接地：别让 4Ω 变成 “致命电阻”

• 标准红线：GB 50057 要求接地电阻≤4Ω，实测超 60% 的户用项目不达标（某检测机构 2024 年数据）。

• 实操要点：
  ▶ 彩钢瓦支架：通过夹具与屋顶檩条焊接，形成等电位连接（每 10m 设接地引下线）。
  ▶ 混凝土支架：预埋镀锌扁钢，与建筑主体接地网连通（避免单独打桩接地，电阻易超标）。

• 案例教训：2023 年浙江某别墅光伏遭雷击，因支架未接地导致逆变器烧毁，维修成本超 5 万元。

第五步：承重校核：别让 “光伏电站” 压垮屋顶

• 关键公式：组件 + 支架 + 配重≤屋面设计荷载（kPa）
  ▶ 彩钢瓦：活荷载≤0.5kPa，优先选铝合金支架（重量比钢材轻 60%）
  ▶ 混凝土：常规配重支架增加荷载 0.3-0.5kPa，需提前查屋顶结构图（某老旧厂房因超载，光伏安装后梁体开裂）。

• 轻量化趋势：2025 年新型铝合金支架（6082-T6 材质）减重 20%，承重提升 15%，适配更多老旧屋顶。




选型工具包：5 分钟快速决策

结语：屋顶光伏的 “安全契约”
