JJ121铝合金夹具彩钢瓦屋面现场抗拉拔力测试过程图文

彩钢瓦屋顶夹具项目现场抗拉拔力测试报告

1.测试地点：江苏天海特种装备有限公司厂房屋顶

2.测试日期：2024年11月15日

3.测试批号：000002323

4.试品名称：夹具 JX-JJ121

5.试品材质：铝合金6005-T5

现场测试过程与结果

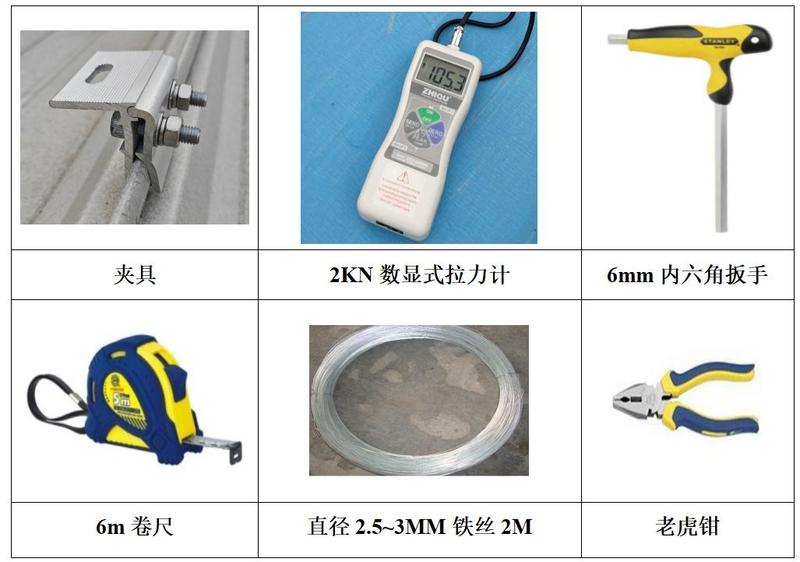

一、 测试工具

二、 测试过程

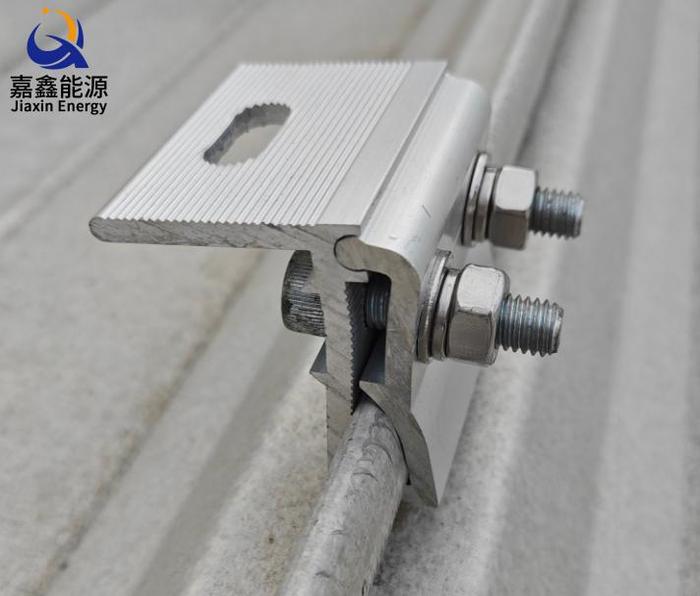

1、将铝合金夹具与彩钢瓦锁紧：

2、将铁丝缠绕在夹具上，再用拉力计计数：

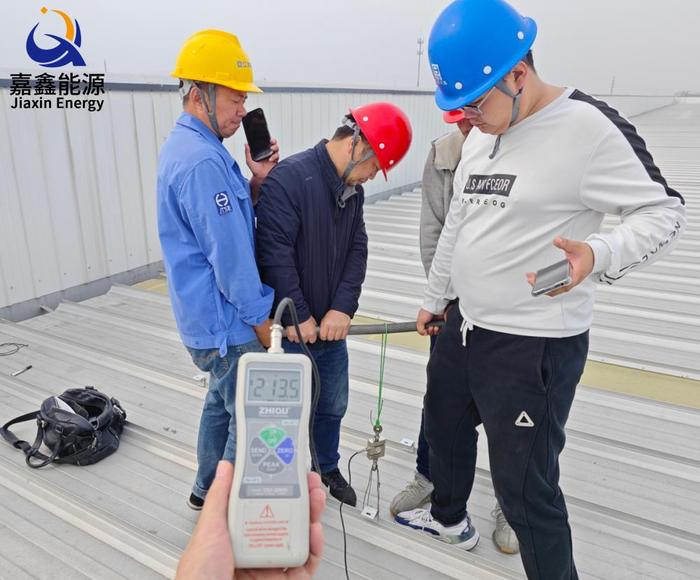

3、两人合力一起往上抬，测试人员记录数据：

三、实验结果

1、根据力学计算，在38.9m/s逆风时，向上的拉力为522N，当现场抗拉测试力向上拉力大于2000N时，夹具无任何损伤或裂痕；

2、当现场抗拉测试力大于2000N时，彩钢瓦无任何损坏，无变形；

3、该测试结果满足该工程项目要求。因现场实验方式受限制，为保证现场安全及实验顺测试利进行，未做极限测试。
